編址型輸入/輸出模塊，安裝于現場，采用明裝方式

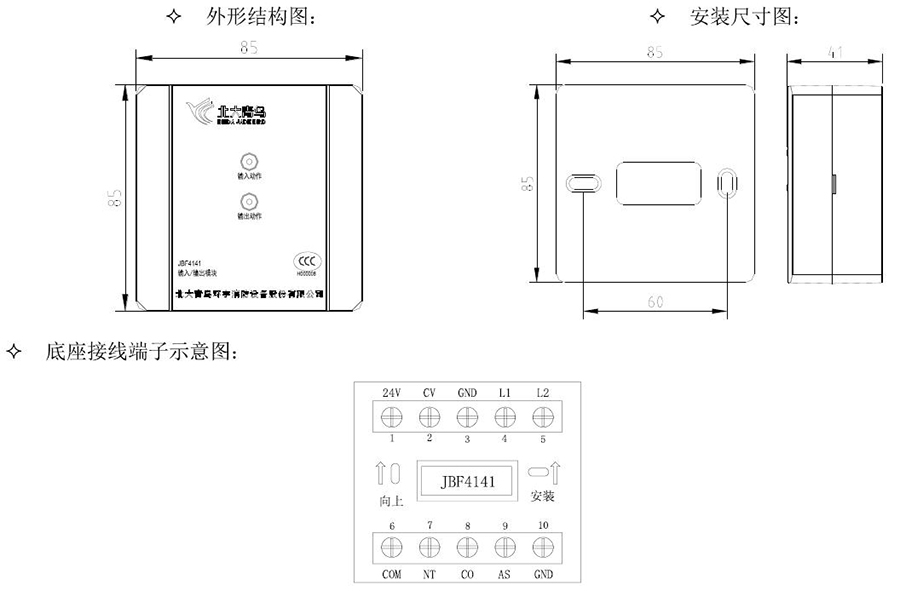

　　在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為60mm

　　兩總線采用ZR-RVS-2×1.5mm²雙絞線，電源線采用NH-BV-2×1.5~2.5mm²導線

　　可輸出一組DC.24V電平信號

　　使用專用電子編碼器來設定地址碼（1-200）

　　輸入/輸出模塊應答端接收被控設備動作后的無源閉合信號，通過兩總線將應答信號傳送回主機

　　說明：

　　L1（端子4）、L2（端子5）：接通信總線，無極性

　　24V（端子1）、GND（端子3）：接24V直接電源，有極性

　　CV（端子2）：當需要有源輸出時，將其與24V（端子1）連接，當需要無源輸出時，將其空置

　　AS+（端子9）、GND（端子10）：接應答（無源觸點），連接在AS+和GND上的監視設備的動合端必須并聯10KΩ終端電阻

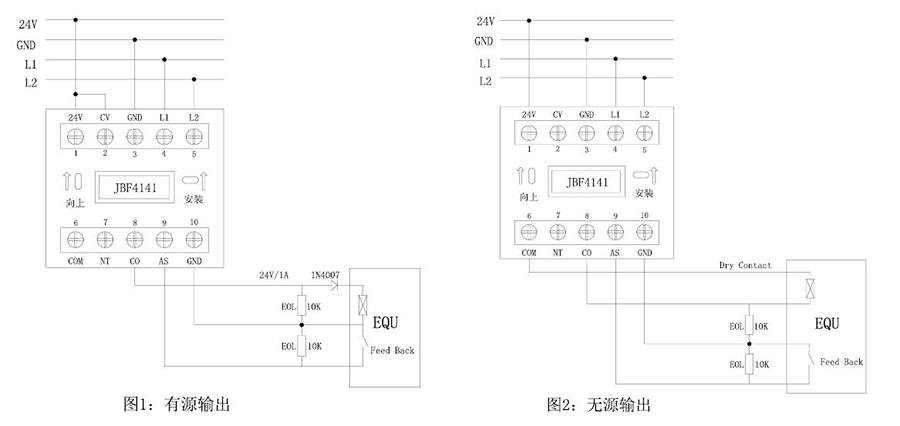

　　輸出功能：

　　當CV接24V時（模塊啟動后輸出24V）,CO（端子8）、GND（端子10）接被控設備

　　當CV空置時（模塊啟動后輸出干結點），COM（端子6），CO（端子8）接被控設備

　　CO和GND之間必須并聯10KΩ終端電阻
